Inspeções (RX/US/LP/PM): quando aplicar e por quê (guia prático de END)

Em estruturas metálicas, tubulação e equipamentos, a qualidade não é “achismo”: ela é verificada com END (Ensaios Não Destrutivos). O problema é que muitos projetos escolhem RX, US, LP ou PM por hábito — e isso custa caro: você pode não enxergar o defeito certo ou gastar com um método que não era necessário. Neste guia, você vai entender o que cada ensaio detecta, quando faz sentido usar, limitações práticas, erros comuns e um roteiro rápido para selecionar o END adequado para soldas, chapas e tubulação.

Tempo de leitura: 20–30 min • Autor: Equipe Engeminds • Revisão técnica: Eng. Wellington Souza

TL;DR — escolha do ensaio em 60 segundos

LP (Líquido Penetrante): melhor para trincas e descontinuidades abertas na superfície (qualquer material não poroso). Barato e rápido, mas não vê defeito interno.
PM/MT (Partículas Magnéticas): excelente para trincas superficiais e subsuperficiais em aços ferromagnéticos. Não serve para inox austenítico/alumínio.
US/UT (Ultrassom): forte para defeitos internos e dimensionamento de espessura (corrosão) — mas exige técnica, acesso e operador qualificado.
RX/RT (Radiografia): muito bom para defeitos volumétricos internos (porosidade, inclusões, falta de fusão dependendo da geometria), gera registro, mas é mais caro, exige segurança radiológica e pode falhar para trincas “finas” dependendo da orientação.
Regra de ouro: primeiro defina qual defeito você quer achar (superficial vs interno, planar vs volumétrico). Depois escolha o ensaio.

1) O que é END e por que ele existe

END (Ensaios Não Destrutivos) são técnicas para identificar descontinuidades e avaliar integridade sem danificar o componente. Em projetos industriais e navais, END é usado para:

garantir qualidade de soldas e fabricação;
evitar falhas por fadiga, corrosão, fragilização e defeitos internos;
cumprir códigos e normas (cliente, classe, requisitos legais);
reduzir risco operacional (segurança, vazamentos, paradas).

1.1 Descontinuidade x defeito x indicação

Descontinuidade: qualquer irregularidade (nem sempre é inaceitável).
Indicação: “sinal” encontrado no ensaio (pode ser relevante ou não).
Defeito: descontinuidade que excede critério de aceitação (código/especificação).

2) Que tipo de defeito você quer detectar? (isso decide o ensaio)

Na prática, defeitos se encaixam em duas famílias principais:

2.1 Defeitos planares (planar = perigosos, difíceis)

trincas (fadiga, hidrogênio, SCC);
falta de fusão (LOF);
falta de penetração (LOP) em alguns cenários;
descontinuidades alinhadas (planos).

Defeitos planares são críticos porque podem crescer por fadiga e fratura. Alguns métodos (como RX) podem ter dificuldade dependendo da orientação do defeito.

2.2 Defeitos volumétricos (volume = “bolhas e inclusões”)

porosidade / sopros;
inclusões (escória, óxidos);
segregações/bolsões;
excesso de reforço interno em alguns casos.

Para volumétricos, RX costuma ser forte. UT também detecta, mas a “assinatura” e interpretação dependem muito da técnica e calibração.

3) LP (Líquido Penetrante): quando aplicar e por quê

LP é um método de END para revelar descontinuidades abertas na superfície. Ele usa um penetrante (corante ou fluorescente) que entra por capilaridade na descontinuidade, e depois um revelador “puxa” o penetrante, tornando a indicação visível.

3.1 Melhor uso (onde LP brilha)

trincas superficiais em soldas e materiais;
poros abertos na superfície;
verificação após esmerilhamento/gouging (entre passes de reparo);
materiais não ferromagnéticos (ex.: inox austenítico, alumínio) — desde que não porosos.

3.2 Limitações e “pegadinhas”

não detecta defeitos internos;
superfície precisa estar limpa (tinta, graxa, oxidação pesada prejudicam);
materiais porosos geram falsos positivos;
temperatura e tempo de penetração importam.

4) PM/MT (Partículas Magnéticas): quando aplicar e por quê

PM (ou MT) aplica campo magnético no componente ferromagnético. Uma trinca ou descontinuidade “vaza” o fluxo magnético e atrai partículas, revelando a indicação. É um método muito eficiente para trincas superficiais e subsuperficiais rasas.

4.1 Melhor uso

aços carbono e baixa liga (ferromagnéticos);
trincas em pé de solda (toe), raiz e HAZ;
inspeção rápida em campo, com boa sensibilidade;
checagem de áreas “quentes” de fadiga e vibração.

4.2 Limitações

não serve para materiais não ferromagnéticos (ex.: inox austenítico, alumínio, cobre);
orientação do campo importa (trinca paralela ao campo pode “sumir” — exige magnetização em mais de uma direção);
camada espessa de tinta/corrosão pode reduzir sensibilidade;
pode exigir desmagnetização após o ensaio (dependendo do processo/cliente).

5) US/UT (Ultrassom): quando aplicar e por quê

UT usa ondas ultrassônicas para detectar descontinuidades internas e medir espessura. É muito usado em soldas, chapas, tubulações e inspeções de corrosão (perda de espessura). Dependendo da técnica, pode localizar e dimensionar defeitos com excelente resultado.

5.1 Melhor uso

detecção de defeitos internos em soldas (dependendo da geometria e técnica);
medição de espessura e mapeamento de corrosão (UT thickness);
avaliação de laminados e delaminações (casos específicos);
inspeções com necessidade de rapidez (sem área de exclusão radiológica).

5.2 Técnicas comuns (visão prática)

UT convencional (ângulo/retos): muito usado em solda e espessura.
PAUT (phased array): varredura e imagem melhorada, excelente para caracterização em muitos cenários.
TOFD: muito usado para dimensionamento de trincas/planar em juntas críticas (quando aplicável).

5.3 Limitações e cuidados

precisa de acoplante e acesso físico; geometrias complexas atrapalham;
zona morta e sombras podem existir dependendo do arranjo;
interpretador/operador faz enorme diferença;
materiais de grão grosso e algumas soldas podem gerar ruído e dificultar leitura.

6) RX/RT (Radiografia): quando aplicar e por quê

RT (radiografia) usa radiação (raios X ou gama) para atravessar a peça e registrar variações de densidade em um filme/detector. É muito eficaz para defeitos volumétricos e fornece registro permanente do ensaio.

6.1 Melhor uso

porosidade, inclusões de escória e defeitos volumétricos;
soldas de tubulação e juntas onde UT tem restrição de acesso/varredura (caso a caso);
quando o cliente exige registro radiográfico;
controle de qualidade em fabricação com procedimentos definidos.

6.2 Limitações

segurança radiológica: área de isolamento e controle rigoroso;
pode não ser o melhor para trincas muito finas ou orientadas desfavoravelmente;
custo e logística maiores (tempo de setup, exclusão de área, operadores habilitados);
espessura elevada e geometria podem exigir parâmetros e acessos complexos.

7) Comparativo direto: o que cada método detecta melhor

Trinca superficial: PM/MT (aço) ou LP (qualquer material não poroso) > UT/RT (dependente).
Trinca subsuperficial rasa: PM/MT > UT (depende da técnica) > RT (nem sempre ideal).
Defeito interno volumétrico (porosidade/escória): RT > UT (depende da técnica e do defeito).
Defeito interno planar (falta de fusão): UT/PAUT/TOFD costuma ser forte; RT pode detectar em algumas geometrias, mas depende muito da orientação.
Perda de espessura por corrosão: UT thickness é o padrão de campo.

8) Como escolher o END certo (roteiro de decisão)

Passo 1 — Defina o objeto e a junta

material (ferromagnético ou não);
tipo de junta (topo, filete, T, sobreposição);
espessura e acesso (um lado / dois lados).

Passo 2 — Defina o mecanismo de dano e o defeito alvo

fadiga/vibração → buscar trinca (PM/LP + UT se necessário);
soldagem/qualidade → volumétrico vs planar (RT ou UT/PAUT);
corrosão → UT thickness/mapeamento.

Passo 3 — Confirme requisito de código/cliente

Muitas vezes a escolha “certa” tecnicamente precisa ser combinada com o que o código e o cliente exigem. O melhor cenário é especificar um plano que seja eficiente e aceito: por exemplo, VT + UT/PAUT em juntas críticas, e PM/LP nas regiões de trinca superficial.

Passo 4 — Defina percentuais e pontos críticos

Em vez de inspecionar “tudo igual”, priorize por criticidade: linhas críticas, juntas restritas, regiões vibrantes, splash zone, suportes, transições, etc. Isso aumenta segurança e reduz custo.

9) Erros comuns que derrubam o END (e como evitar)

Escolher método por hábito e não pelo defeito alvo.
Não preparar superfície (LP/PM) e gerar falso negativo.
Aplicar PM com uma única direção e “perder” trinca alinhada.
UT sem calibração/procedimento adequado — resultado vira opinião, não evidência.
RT sem controle de segurança e sem parâmetros adequados — risco e baixa qualidade de imagem.
Interpretar sem critério de aceitação (código/especificação), gerando reprovação indevida ou aceitação perigosa.

10) Exemplos práticos (qual ensaio eu escolheria?)

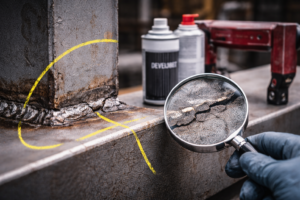

10.1 Trinca no pé de solda em reforço estrutural (aço carbono)

Primeira escolha: PM/MT (alta sensibilidade para trinca superficial/subsuperficial).
Complemento: UT se houver suspeita de propagação interna, dependendo da geometria.

10.2 Solda de topo em tubulação com exigência de registro

Primeira escolha: RT (registro e boa detecção de volumétricos).
Alternativa moderna: PAUT (quando aceito por cliente/código) para melhor sensibilidade a planar e produtividade.

10.3 Corrosão em linha (perda de espessura)

Primeira escolha: UT thickness (mapeamento/spot checks).
Complemento: inspeção visual e avaliação de CUI/pintura para atacar causa.

10.4 Inox em ambiente agressivo (suspeita de SCC)

Primeira escolha: LP (trinca superficial em material não ferromagnético).
Complemento: UT/PAUT conforme acessibilidade e criticidade.

Fontes e referências

ASME Section V — Nondestructive Examination (requisitos e métodos END, quando aplicável ao contrato/código).
ISO 17635 — Non-destructive testing of welds — General rules for metallic materials (regras gerais para END em soldas).
ISO 9712 — Non-destructive testing — Qualification and certification of NDT personnel (qualificação/certificação de pessoal).
ASTM E1417 — prática para ensaio por líquido penetrante (PT/LP), quando aplicável.
ASTM E1444 / ASTM E709 — práticas/guia para ensaio por partículas magnéticas (MT/PM), quando aplicável.
ISO 16810 / ISO 17640 — diretrizes e técnicas para ultrassom (UT) em soldas, quando aplicável.
ISO 17636 — radiografia (RT) em soldas, quando aplicável.

Este conteúdo é educacional. A escolha e aceitação de END deve seguir o código aplicável, especificações do cliente, procedimentos qualificados e profissionais certificados.
