Vazamento em flange

Vazamento em flange é um dos problemas mais frequentes (e caros) de manutenção industrial, naval e offshore. E quase sempre a raiz não é “a junta é ruim”, e sim a combinação de seleção incorreta (gaxeta/material), montagem inadequada (torque, sequência, lubrificação), condição do faceamento (riscos, empeno, corrosão), parafusos fora de especificação ou desalinhamento forçando o conjunto. Neste guia Engeminds, você terá um diagnóstico passo a passo para identificar a causa real, um checklist de campo para reduzir retrabalho e as correções mais efetivas para parar o vazamento com segurança e confiabilidade.

Tempo de leitura: 20–35 min • Autor: Equipe Engeminds • Revisão técnica: Eng. Wellington Souza

TL;DR — o que mais causa vazamento em flange (e como resolver rápido)

1º suspeito: torque/aperte errado (sequência, passes, lubrificação, dispersão de torque).
2º suspeito: junta (gaxeta) inadequada ao serviço (temperatura, fluido, pressão, ciclagem).
3º suspeito: faceamento danificado (riscos profundos, corrosão, empeno, falta de paralelismo).
4º suspeito: parafuso/nut errado (grau, alongamento, rosca ruim, reaproveitamento, comprimento).
5º suspeito: desalinhamento/força externa (tubulação “puxando” o flange por stress, suporte ruim, expansão térmica).
Correção confiável exige: inspeção + seleção correta + montagem com método (não “apertar mais”).

1) Segurança primeiro: antes de mexer em qualquer flange

Flange vazando pode envolver pressão, temperatura, produto inflamável/tóxico e risco de “spray” sob pressão. Antes de qualquer intervenção, siga as rotinas de segurança da sua planta:

Permissão de trabalho (PT), APR/AST, bloqueio e etiquetagem (LOTO) quando aplicável.
Despressurização e drenagem conforme procedimento (quando possível/necessário).
Controle de atmosfera (gases, inflamabilidade, ventilação), EPI e barreiras.
Confirmar se há restrição de “hot bolting” / “hot tightening” (muitas plantas proíbem ou limitam).

A Engeminds recomenda que qualquer ação em flange sob pressão/temperatura seja avaliada por responsável técnico e pelo procedimento interno. Este artigo é técnico e educacional — não substitui regras e procedimentos da sua organização.

2) O que significa “vazamento em flange” (e por que a causa quase nunca é única)

2.1 O flange vaza quando a carga de aperto não sela a junta

A junta (gaxeta) precisa de uma tensão de assentamento adequada para “preencher” irregularidades do faceamento, e depois precisa manter vedação sob pressão/temperatura e ciclos. Se a carga cai (relaxamento), ou se a junta foi escolhida errada, o conjunto perde vedação.

2.2 Principais mecanismos que derrubam vedação

Distribuição desigual de carga (um lado mais apertado que outro).
Relaxamento (creep da junta, assentamento pós-montagem, perda de pré-carga).
Expansão térmica alterando carga e criando desalinhamento.
Vibração afrouxando ou “trabalhando” a junta.
Faceamento danificado impedindo assentamento uniforme.

3) Causas mais comuns de vazamento em flange (ranking de campo)

3.1 Junta (gaxeta) errada para o serviço

Material incompatível com fluido (ataque químico, inchaço, degradação).
Temperatura acima do limite (queima, perda de compressibilidade).
Tipo inadequado (ex.: junta “macia” em serviço severo; junta metálica onde não há face/condição adequada).
Dimensão errada (ID/OD, espessura, classe, RTJ ring incorreto).

3.2 Torque/aperte inadequado (o campeão absoluto)

Sem sequência em estrela e sem passes (aperto “em volta”).
Torquímetro descalibrado ou método improvisado.
Lubrificação inconsistente (muda atrito e dispersa a carga real no parafuso).
Torque insuficiente (não assenta) ou excessivo (danifica junta / escoa parafuso / empena flange).

3.3 Faceamento danificado ou inadequado

Riscos profundos, mordidas, corrosão na face de vedação.
Empeno (warp) ou falta de paralelismo entre as faces.
Rugosidade fora da faixa recomendada para o tipo de junta.

3.4 Parafusos, porcas e arruelas fora de especificação

Grau/material incorreto para temperatura/corrosão.
Reaproveitamento de studs alongados, roscas danificadas, porcas gastas.
Comprimento inadequado (falta de rosca útil, excesso de rosca exposta, “bottoming”).

3.5 Desalinhamento e forças externas (tubulação “puxando” o flange)

Suportes ruins, expansão térmica sem flexibilidade, ancoragem mal posicionada.
Vibração e batida (impacto) por folgas ou fluxo pulsante.
Montagem forçada: usar os parafusos para “fechar” um gap.

3.6 Ciclagem térmica e vibração (problemas que voltam)

Se o vazamento volta após alguns dias/semanas, desconfie de: relaxamento da junta + ciclagem térmica + vibração. Nesses casos, só “trocar junta” sem corrigir montagem e condições de carga vira manutenção recorrente.

4) Checklist de diagnóstico (gaxeta, torque, faceamento): passo a passo

4.1 Identifique e classifique o vazamento

Local: 360° ao redor ou concentrado em um setor?
Tipo: gotejamento, névoa/spray, “suor” por porosidade?
Condição: aparece em quente? some em frio? piora em carga/ciclo?
Histórico: já vazou antes? trocou junta? qual foi o procedimento?

4.2 Conferir “o básico do básico” (sem desmontar, quando possível)

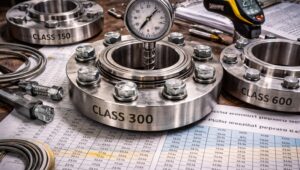

Classe e tipo de flange compatíveis (150/300/600, RF/FF/RTJ).
Paralelismo aparente: há “gap” visível de um lado?
Studs/nuts: todos presentes, roscas íntegras, sem porcas “comendo” o flange?
Há evidência de vibração (marcas, desgaste, ruído, suportes soltos)?

4.3 Se for possível desmontar (diagnóstico definitivo)

A desmontagem controlada e inspeção da junta e faceamento quase sempre revelam a causa. Procure:

Impressão na junta: marca uniforme? há esmagamento local? há área “sem contato”?
Marcas de canal: vazamento abrindo caminho por risco profundo.
Degradação: queimado, quebradiço, inchado, “lavado”, delaminado.
Faceamento: riscos, corrosão, degraus, pitting, RTJ groove danificado.
Parafusos: alongamento, rosca deformada, corrosão, travamento.

5) Como corrigir (de forma confiável): o que fazer em cada causa

5.1 Correção quando o problema é a junta (gaxeta)

Selecionar junta compatível com fluido, pressão, temperatura e ciclagem.
Garantir dimensão correta (classe, DN/NPS, espessura, RTJ ring correto).
Armazenar e manusear corretamente (junta deformada antes de montar já nasce condenada).
Evitar reaproveitamento (regra geral: junta nova a cada abertura, conforme procedimento).

5.2 Correção quando o problema é torque/método de aperto

O objetivo é obter carga de aperto uniforme. Boas práticas:

Usar torquímetro calibrado ou método de tensionamento quando necessário.
Aplicar sequência em estrela e múltiplos passes (ex.: 30% → 60% → 100% → verificação).
Controlar lubrificação (definir se aplica, onde aplica e qual produto).
Evitar “apertar um lado só” para fechar desalinhamento.

5.3 Correção quando o problema é faceamento

Se riscos/pitting forem relevantes: considerar recuperação do faceamento (usinagem/retífica/recorte conforme procedimento).
Checar paralelismo e empeno; substituir flange se necessário.
Confirmar rugosidade compatível com a junta (uma face muito lisa pode “escorregar”; muito áspera pode cortar junta).

5.4 Correção quando o problema é bolting (parafuso/porca)

Substituir studs/porcas danificados ou com alongamento.
Garantir grau/material adequado ao serviço (temperatura/corrosão).
Verificar comprimento correto e condição de rosca.
Padronizar kits de bolting por classe/DN para reduzir montagem errada.

5.5 Correção quando o problema é força externa (tubulação puxando)

Essa é a causa que mais gera “vazamento que volta”. Soluções típicas:

Revisar suportes próximos (vão, rigidez, guia/âncora travando, folgas).
Verificar dilatação térmica e flexibilidade (loops, offsets, compensação).
Corrigir desalinhamento de spool antes de fechar flange (alinhamento geométrico, não “na porca”).
Em vibração: aumentar rigidez/amortecimento e/ou atacar fonte de excitação (pulsação, cavitação, blowdown).

6) Diagnóstico por padrão (o que o sintoma sugere)

6.1 Vazamento em um “setor” do flange

Provável: aperto desigual, flange desalinhado, face danificada localmente, junta mal posicionada.
Ação: checar paralelismo, padrão de impressão na junta e sequência de aperto.

6.2 Vazamento em 360° (uniforme)

Provável: torque insuficiente, junta errada para pressão/temperatura, relaxamento pós-montagem.
Ação: revisar tipo de junta, método de aperto e condição do bolting.

6.3 Vazamento que aparece só em quente

Provável: expansão térmica alterando carga, relaxamento/creep da junta em temperatura, bolting inadequado para alta temperatura.
Ação: revisar junta e bolting para temperatura, avaliar forças externas e stress térmico.

6.4 Vazamento que aparece com vibração/carga variável

Provável: vibração afrouxando, batida em suporte/guia, força dinâmica, pulsação.
Ação: corrigir suportação/dinâmica e revisar método de aperto (carga uniforme e controle).

7) Como evitar vazamento em flange (padrão Engeminds para reduzir manutenção recorrente)

7.1 Padronize seleção por serviço (não por hábito)

Crie uma “tabela de juntas” por fluido/temperatura/pressão (line class).
Defina quando usar espiralada, grafite, PTFE, RTJ, etc., e quando é proibido.
Padronize bolting e lubrificação (e registre).

7.2 Padronize montagem com método

Sequência em estrela + passes obrigatórios.
Torquímetro calibrado e registro de torque/tensionamento.
Critérios de aceitação de faceamento (limites de dano e de rugosidade).
Proibição explícita de “fechar desalinhamento na porca”.

7.3 Ataque as forças externas

Se sua planta tem muitas ocorrências em um mesmo trecho, normalmente o problema está em suportação, dilatação térmica, vibração ou spool mal alinhado. Trocar junta vira paliativo.

8) Erros comuns que “parecem ajudar” e pioram o problema

“Aperta mais” sem critério → pode esmagar junta, empenar flange ou escoar parafuso.
Reaproveitar junta → reduz confiabilidade drasticamente.
Usar selante como solução sem entender causa → mascara falha e pode agravar em temperatura/fluido.
Montar com flange desalinhado → gera vazamento recorrente e pode trincar soldas próximas.
Ignorar vibração → flange “vive” soltando e voltando a vazar.

Fontes e referências

ASME B16.5 — Pipe Flanges and Flanged Fittings (classes, dimensões, bolting e padronização).
ASME B31.3 — Process Piping (condições de projeto, integridade do sistema e critérios aplicáveis).
ASME PCC-1 — Guidelines for Pressure Boundary Bolted Flange Joint Assembly (boas práticas de montagem, sequência, controle de carga e confiabilidade).
Especificações do projeto (line class/spec), procedimento de montagem de flanges, ITP e critérios de teste/aceitação do cliente.
Fichas técnicas de juntas (fabricante) — limites de temperatura/pressão e recomendações de montagem.

Nota legal: este artigo é educacional. A execução de intervenção em flanges deve seguir normas, códigos, procedimentos internos, e requisitos do cliente/contrato (incluindo segurança e integridade mecânica). Em caso de divergência, prevalece a documentação contratual vigente.
