ASME Section V na prática

A ASME BPVC Section V é, na prática, o “manual de execução” dos Ensaios Não Destrutivos (END) dentro do universo ASME: ela define como aplicar métodos como VT, PT, MT, RT, UT (e outros), o que deve constar em procedimentos, quais variáveis essenciais não podem mudar sem requalificação, quais controles mínimos de calibração, equipamentos, técnicas e registros são exigidos para que o resultado seja auditável. E aqui está a armadilha que mais dá retrabalho: a Section V normalmente não dita critérios de aceitação do componente — ela dita o método; os critérios vêm do código de construção referenciador (ex.: Section VIII, B31.3, etc.) e do contrato. Neste guia Engeminds, você vai entender o que a Section V cobra “no chão de fábrica/obra” e como organizar a qualificação de pessoal (N1/N2/N3 — equivalentes aos níveis 1/2/3) de forma que resista a auditoria e evite não conformidade.

Tempo de leitura: 30–45 min • Autor: Engeminds • Revisão técnica: Eng. Wellington Souza

TL;DR — o que você precisa acertar para “estar em ASME V”

Section V define execução do END (procedimento, técnica, calibração, variáveis, registros). Aceitação vem do código referenciador (ex.: VIII, B31.x) e do contrato.
END em ASME V exige procedimento escrito e controle de variáveis essenciais (mudar variável essencial = requalificar/reaprovar).
Qualificação de pessoal é mandatória: níveis 1/2/3 (no Brasil costuma-se falar N1/N2/N3). O nível define responsabilidades (executar, interpretar, aprovar procedimentos).
Você precisa de rastreabilidade: identificação da junta/peça, equipamento, calibração, técnica aplicada, resultados e responsável.
Erros clássicos: usar Section V como “critério de aceitação”, misturar edições, não controlar iluminação/tempos, e fazer UT/RT sem demonstrar sensibilidade e cobertura exigidas.

1) Onde a ASME Section V “mora” e por que isso muda tudo

1.1 O BPVC é um sistema (e a Section V é só uma parte)

A ASME BPVC (Boiler and Pressure Vessel Code) é composta por várias seções. A Section V é dedicada a END, mas quase sempre ela é usada em conjunto com um código de construção (o “código que manda no produto”), como Section VIII (vasos de pressão), Section I (caldeiras), Section IX (qualificação de soldagem), ou normas de tubulação como ASME B31.3 (quando o contrato exige ASME para tubulação/processo).

1.2 A frase que evita 80% das não conformidades

Section V diz COMO ensaiar; o código referenciador diz O QUE aceitar/rejeitar.
Exemplo típico: você executa PT conforme Section V, mas os limites do que reprova/aprova são do código/contrato (ex.: regras de aceitação de solda para o componente específico).

1.3 Edição, adenda e “o que vale” no seu projeto

ASME muda com o tempo. Em auditoria e em inspeção de cliente/classe, uma das primeiras perguntas é: qual edição/revisão está contratualmente válida? Misturar requisitos de edições diferentes é um erro recorrente. O seu pacote de qualidade deve registrar claramente: edição do código, revisões, e documentos internos alinhados.

2) O que a ASME Section V exige (na prática, em qualquer método)

2.1 Procedimento escrito e técnica (não é “fazer do jeito que sempre fez”)

A Section V trabalha com o conceito de procedimento END (o documento controlado que descreve como o método será aplicado) e, em muitos cenários, uma técnica ou “folha de técnica” (detalhamento específico por tipo de junta/espessura/geometria). Em termos de auditoria, você precisa mostrar que:

O procedimento está aprovado por responsável competente (frequentemente N3/Level III ou equivalente, conforme prática do empregador/contrato).
O procedimento cobre variáveis essenciais do método.
A técnica aplicada em campo é rastreável e compatível com o procedimento.

2.2 Variáveis essenciais (o coração do “estar conforme”)

Cada método tem variáveis que, se mudarem, podem alterar a capacidade de detectar defeitos. Por isso, a Section V define variáveis essenciais (e, dependendo do artigo/apêndice, variáveis suplementares) que precisam ser controladas. A lógica operacional é:

Mudou variável essencial? Você precisa avaliar se isso exige requalificação do procedimento/técnica.
Não registrou variável essencial? Você pode não conseguir provar conformidade, mesmo que o ensaio tenha sido “bem feito”.

2.3 Equipamentos, calibração e verificação

A Section V exige que equipamentos e instrumentos usados no END tenham controles mínimos: calibração/checagens, condições de uso e evidência de que a medição/energia aplicada é adequada. Exemplos típicos (variam por método):

UT: verificação de range, sensibilidade, bloco de calibração e parâmetros de varredura.
RT: controle de técnica, qualidade de imagem (IQI), densidade/qualidade e rastreabilidade de exposição.
PT/MT: controle de consumíveis, iluminação/UV, tempos e condições de superfície.
VT: condições mínimas de iluminação, distância e acessibilidade.

2.4 Registros e rastreabilidade (o “produto” do END)

O relatório END não é um “print”. Ele é um documento técnico rastreável, com dados suficientes para permitir reavaliação e auditoria. Um relatório robusto costuma incluir:

Identificação do componente/junta/área e localização (isométrico, desenho, coordenada, “station/frame” etc.).
Método aplicado e referência do procedimento/técnica.
Equipamento usado e condição de calibração/verificação.
Parâmetros relevantes do método (variáveis essenciais registradas).
Resultados, indicações, dimensionamento quando aplicável e conclusão conforme critério do código/contrato.
Responsável (N1/N2/N3) e data.

3) Section V por método: o que costuma ser exigido no chão de fábrica/obra

3.1 VT (Visual Testing)

Condição de iluminação e acessibilidade adequadas.
Critérios de acuidade/aptidão visual conforme prática do empregador e requisitos aplicáveis.
Registro do que foi examinado, condições, e resultados.

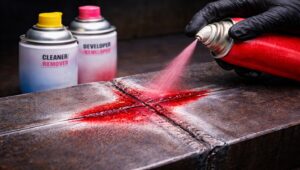

3.2 PT (Penetrant Testing)

Preparação e limpeza de superfície (o maior fator de falha).
Tempos de penetração e revelação (dwell/development) controlados.
Remoção do excesso sem “lavar” a descontinuidade.
Controle de iluminação (branca) ou UV-A (fluorescente), conforme método.

3.3 MT (Magnetic Particle Testing)

Somente para materiais ferromagnéticos.
Direção do campo: necessidade de magnetização em direções adequadas (frequentemente ortogonais) para não perder trincas.
Controle de partículas (visível/fluorescente), iluminação/UV e, quando aplicável, desmagnetização.

3.4 UT (Ultrasonic Testing)

Calibração/checagens e blocos adequados ao caso.
Definição clara de cobertura (volume varrido), varredura e indexação.
Critérios de avaliação vêm do código/contrato; o UT em si precisa ser executado com sensibilidade e rastreabilidade.
Registro de parâmetros e, quando aplicável, dimensionamento/posição de indicações.

3.5 RT (Radiographic Testing)

Técnica de exposição controlada, rastreabilidade de filme/imagem e marcações.
Qualidade de imagem demonstrada (ex.: IQI e requisitos de densidade/qualidade conforme técnica).
Controle de segurança radiológica (fora do escopo da Section V como método, mas obrigatório por legislação e procedimentos internos).

3.6 ET, LT e outros métodos

A Section V também cobre outros métodos (como correntes parasitas, teste de estanqueidade e afins), mas a lógica se mantém: procedimento, variáveis essenciais, calibração/verificação e registros auditáveis.

4) Qualificação de pessoal (N1/N2/N3): como funciona e quem pode fazer o quê

4.1 N1/N2/N3 é o mesmo que Level I/II/III?

Em muitos ambientes no Brasil, é comum chamar os níveis de qualificação em END de N1, N2 e N3, equivalentes, em conceito, aos níveis 1, 2 e 3 de qualificação de pessoal (como aparece em sistemas de certificação e práticas do empregador). O essencial é entender: o nível define responsabilidade técnica.

4.2 Responsabilidades típicas por nível (visão prática)

N1 (Nível 1 / Level I): executa o ensaio seguindo procedimento/técnica definida, realiza preparações e ajustes conforme instruções, registra resultados e reporta indicações — normalmente não define técnica nem aprova procedimento.
N2 (Nível 2 / Level II): configura, calibra, executa e interpreta resultados, realiza avaliação conforme critérios aplicáveis, orienta N1, e pode emitir relatórios com julgamento técnico dentro do escopo definido.
N3 (Nível 3 / Level III): responsável por seleção do método, elaboração/revisão/aprovação de procedimentos, definição de técnicas, treinamento, auditoria e suporte técnico avançado. É quem “fecha” tecnicamente a conformidade do sistema END.

4.3 O que a Section V espera ver (na prática documental)

Para projetos ASME, é comum que o auditor/cliente queira evidência de:

Prática escrita do empregador (Written Practice) definindo como a qualificação/certificação interna é feita.
Registros de treinamento, experiência e exames (geral, específico e prático) por método.
Validade, escopo, método, nível e limitações da qualificação.
Rastreabilidade: quem executou e quem interpretou/aprovou (nível compatível com a tarefa).

4.4 Dois “modelos” comuns de qualificação (e por que isso confunde)

No mundo real, qualificação de pessoal pode seguir:

Certificação pelo empregador (muito associada a práticas como SNT-TC-1A / CP-189): a empresa certifica e controla a competência via prática escrita.
Certificação central (muito associada a ISO 9712 / sistemas nacionais): um organismo certifica conforme regras padronizadas.

O ponto-chave Engeminds: vale o que o contrato e o código referenciador exigem. Por isso, antes de “rodar qualificação”, confirme o requisito contratual e alinhe com o seu QA/QC.

5) Qualificação “de verdade”: procedimento, técnica, pessoal e quem aprova

5.1 Procedimento END não é checklist

Um bom procedimento END em ambiente ASME descreve a execução de ponta a ponta, com variáveis essenciais e critérios de registro: preparação, consumíveis/equipamentos, sequência operacional, controles, aceitação (por referência), relatórios e rastreabilidade.

5.2 Técnica (ou “folha de técnica”) é onde o campo ganha consistência

Quando você tem muitas juntas/espessuras/diâmetros, a técnica detalha parâmetros repetíveis: UT por faixa de espessura, RT por configuração, PT por sistema e tempos, MT por tipo de magnetização e cobertura. Isso reduz variação de operador e diminui não conformidade.

5.3 Quem aprova o quê (regra de bolso)

Procedimentos e técnicas: tipicamente sob responsabilidade e aprovação técnica de N3 (ou responsável equivalente conforme prática escrita/contrato).
Execução e interpretação: N2 geralmente é o nível mínimo para interpretar e julgar conforme critérios aplicáveis, com N1 executando sob supervisão quando previsto.
Relatório final: deve refletir nível compatível com o julgamento técnico exigido e com a prática escrita vigente.

6) Como implantar Section V em um projeto (roteiro Engeminds de QA/QC)

6.1 Passo a passo operacional

1) Defina o “código-mãe”: Section VIII? B31.3? outro? (isso define aceitação e referências obrigatórias).
2) Feche escopo END: métodos, percentuais, pontos críticos, etapas (root/hot pass/final), e documentos (ITP).
3) Estruture procedimentos e técnicas: alinhados à edição do código e às condições reais de campo.
4) Garanta qualificação: prática escrita do empregador + evidências N1/N2/N3 por método.
5) Controle equipamentos: calibrações, checagens, identificação e condições de uso.
6) Execute com rastreabilidade: marcação, registros, relatórios e armazenamento conforme QA.
7) Trate NCR e reparos: roteiro de reensaio, repetição e evidência de conformidade após reparo.
8) Auditoria interna: amostragem de relatórios e verificação cruzada (procedimento x técnica x registro x aceitação).

6.2 Indicador simples de maturidade

Se você consegue, em 2 minutos, pegar uma junta aleatória e mostrar: desenho/isométrico, WPS/PQR (se aplicável), procedimento END, técnica aplicada, calibração do equipamento, relatório e critério de aceitação referenciado — você está no caminho certo para passar em auditoria.

7) Erros comuns (os que mais geram não conformidade em ASME V)

Usar Section V como critério de aceitação (aceitação vem do código referenciador/contrato).
Procedimento genérico demais (não controla variáveis essenciais, não define técnica repetível).
Misturar edições do código (documento interno em uma edição, inspeção em outra).
Qualificação de pessoal “incompleta” (sem prática escrita, sem evidências de exames/experiência por método).
UT/RT sem demonstrar cobertura/sensibilidade conforme requerido pela técnica e pelas boas práticas.
PT/MT sem controle de iluminação/UV e consumíveis (vira ruído, falso positivo e retrabalho).
Relatórios sem rastreabilidade (não dá para provar conformidade, mesmo com ensaio bem executado).

8) Checklist Engeminds: “estou conforme ASME V?” (versão rápida)

Tenho a edição correta do código definida no contrato?
Tenho procedimento END aprovado e técnica aplicável para o caso?
Consigo listar as variáveis essenciais e provar que foram respeitadas?
Equipamento tem calibração/checagens e identificação rastreável?
Pessoal está qualificado (N1/N2/N3) e as responsabilidades estão claras?
Relatório referencia o critério de aceitação correto (código referenciador/contrato)?
Consigo rastrear junta/peça no desenho e no ITP com evidências completas?

Fontes e referências

ASME — Boiler and Pressure Vessel Code (BPVC), Section V: Nondestructive Examination (requisitos de execução e controle de END em contexto ASME).
ASME — BPVC Section VIII (Division 1/2) e/ou outros códigos referenciadores aplicáveis (critérios de aceitação e requisitos do produto).
ASME — BPVC Section IX (quando aplicável para qualificação de soldagem e relação com plano de inspeção).
ASNT — SNT-TC-1A (recomendações para qualificação/certificação por empregador, quando adotadas por prática escrita/contrato).
ASNT — CP-189 (requisitos para qualificação/certificação por empregador, quando aplicável).
ISO — ISO 9712 (qualificação/certificação de pessoal END em modelo de certificação central, quando exigido contratualmente).
ABENDI / SNQC-END (Brasil) — guias e regras do sistema nacional de qualificação/certificação (quando exigidos por contrato/cliente).
Normas de método (ISO/ASTM) aplicáveis a PT/MT/UT/RT/VT conforme procedimento do projeto.

Nota legal: este artigo é educacional e não substitui a leitura do código aplicável, do contrato e dos documentos aprovados do projeto (ITP, procedimentos END, critérios de aceitação e práticas de qualificação). Em caso de divergência, prevalecem os documentos contratuais e a edição do código definida no projeto.
