Qual usar e por quê

Na prática, o desempenho da pintura anticorrosiva depende mais da preparação de superfície do que da tinta “top”. É aqui que muita manutenção falha: aplicar um excelente sistema de pintura sobre superfície mal preparada vira “pintura bonita” por poucos meses — depois aparecem bolhas, ferrugem, underfilm corrosion e desplacamento. Neste guia, você vai entender de forma objetiva a diferença entre Sa 2½ (jateamento) e St 3 (ferramenta manual/mecânica) conforme a ISO 8501, quando cada um faz sentido, o que muda no risco de falha, e como especificar/inspecionar sem dor de cabeça.

Tempo de leitura: 20–30 min • Autor: Equipe Engeminds • Revisão técnica: Eng. Wellington Souza

TL;DR — decisão rápida

Sa 2½ (jateamento abrasivo “quase metal branco”) é o padrão de alta performance: melhor aderência, menor risco de falha, maior durabilidade — especialmente em naval/offshore, atmosfera severa, splash zone e áreas críticas.
St 3 (limpeza mecânica muito cuidadosa) é solução realista quando jateamento é inviável: manutenção local, áreas pequenas, restrições de acesso/segurança — porém com maior risco de corrosão residual e vida útil menor.
Não é “um contra o outro”: a escolha depende de criticidade, ambiente, custo de parada, acessibilidade e expectativa de vida do sistema.
Para acertar: além de Sa/St, você precisa controlar perfil de rugosidade, sal/contaminação, poeira, umidade/ponto de orvalho e DFT (espessura seca).

1) Por que preparação de superfície manda no desempenho da pintura

A pintura anticorrosiva atua principalmente como barreira (e, dependendo do sistema, também pode ajudar com mecanismos como proteção por pigmentos inibidores e efeito galvânico em primers ricos em zinco). Mas qualquer sistema precisa de duas condições para funcionar:

Aderência: a tinta precisa “ancorar” em uma superfície adequada (limpa + rugosidade correta).
Ausência de contaminantes: sais, graxa, poeira e ferrugem solta geram falha prematura.

Em outras palavras: tinta não cura erro de preparação. Ela apenas “maquia” até o primeiro ciclo severo de umidade, temperatura e exposição.

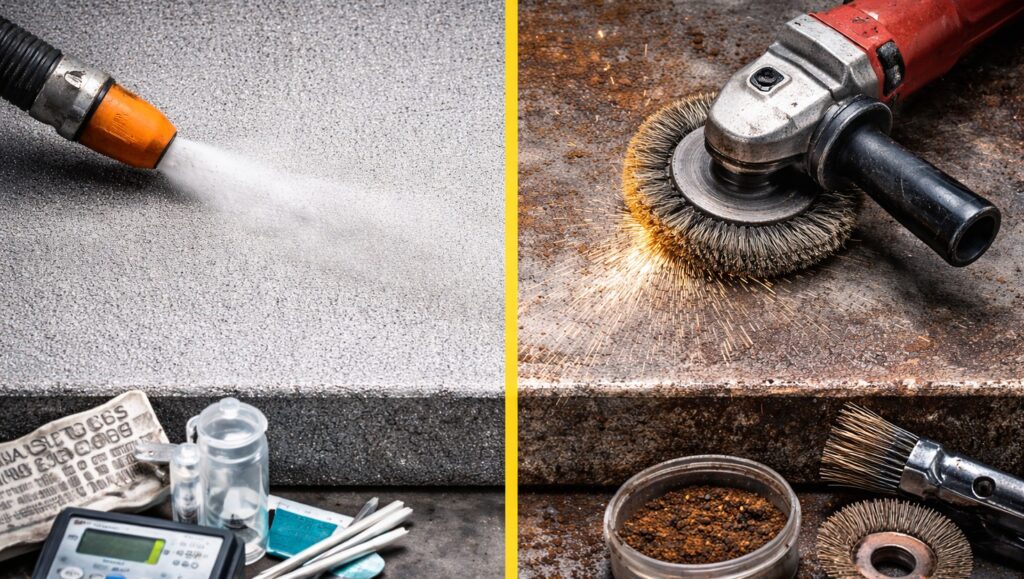

2) ISO 8501 em linguagem de obra: o que Sa 2½ e St 3 significam

2.1 Sa 2½ — jateamento abrasivo “quase metal branco”

Sa 2½ é um grau de preparação por jateamento. Na inspeção visual, a superfície fica muito bem limpa, sem carepas/laminação, ferrugem e tinta antiga, permitindo no máximo manchas leves (sombras/tingimentos) que não representem contaminação significativa.

O que você ganha: superfície altamente limpa + ótima base para aderência + remoção efetiva de corrosão e revestimentos.
O que você precisa controlar: abrasivo adequado, contaminação por sais, poeira pós-jato e perfil de rugosidade.

2.2 St 3 — limpeza mecânica “muito cuidadosa”

St 3 é preparação por ferramentas manuais e/ou mecânicas (escova, lixadeira, agulhador, esmerilhadeira com disco apropriado), levando a superfície a um estado bem limpo, com brilho metálico perceptível em muitos pontos, porém sem atingir a “pureza” do jateamento.

O que você ganha: viabilidade em campo, menos logística, aplicação em áreas pequenas e locais de difícil contenção.
O que você perde: maior chance de “ilhas” de corrosão residual e maior risco de falha por aderência/underfilm corrosion.

Importante: ISO 8501 define o grau visual (o “quão limpo parece”). Vida útil depende também de ISO 8502 (contaminantes) e ISO 8503 (perfil).

3) Quando usar Sa 2½ e quando usar St 3 (critérios de decisão)

3.1 Use Sa 2½ quando:

o ambiente é severo (marinho, offshore, splash zone, alta umidade, química, atmosfera industrial pesada);
há alta criticidade (segurança, integridade estrutural, risco de vazamento, parada cara);
você precisa de vida útil longa (anos) e confiabilidade;
há muitos pontos com corrosão generalizada e tinta falhando (a chance de “sobreviver” com St 3 é baixa);
você vai aplicar sistemas exigentes (ex.: epóxi alto sólidos, sistemas offshore, primers ricos em zinco com especificação rígida).

3.2 Use St 3 quando:

jateamento é inviável (confinamento, área ocupada, risco de contaminação, explosividade, restrições ambientais);
a manutenção é local (pequenas áreas, spot repair);
há restrição de acesso/tempo e precisa “segurar” até a parada grande;
o componente aceita vida útil menor, com inspeções mais frequentes;
você vai usar sistemas formulados para manutenção (ex.: certos epóxis tolerantes à superfície, primers específicos).

3.3 Regra prática de engenharia (bem realista)

Se a área é crítica e você quer “resolver de verdade”, Sa 2½ quase sempre é a decisão correta. St 3 é a decisão de “manutenção possível” quando a obra manda — mas deve ser assumida como estratégia com vida útil menor e acompanhada de um plano de inspeção.

4) O que muda na vida útil (e por que Sa 2½ geralmente dura mais)

O jateamento (Sa 2½) remove melhor:

carepa de laminação e óxidos aderidos;
ferrugem profunda em porosidades;
resíduos de tinta antiga e contaminações entranhadas;
e cria um perfil uniforme de ancoragem (quando bem executado).

Já o St 3 pode deixar “pontos ativos” (microferrugem e contaminação) que, em presença de umidade e sais, viram iniciação de corrosão sob o filme. O resultado típico é:

corrosão sob película (underfilm) aparecendo mais cedo;
bolhas e desplacamento em manchas;
repintura recorrente “no mesmo lugar”.

5) Itens críticos de controle (o “segredo” de um sistema que não falha)

5.1 Desengraxe/limpeza antes de qualquer preparo

Óleo e graxa não são removidos por jateamento da forma que muitos imaginam. Se você jateia por cima de contaminantes, você pode “espalhar” e piorar a aderência. Use limpeza adequada antes (conforme procedimento).

5.2 Sais solúveis (contaminação por cloretos)

Em ambiente marinho, sais são um dos maiores inimigos. Eles puxam umidade e aceleram corrosão sob pintura. Controle e medição (quando aplicável ao contrato) fazem diferença enorme.

5.3 Perfil de rugosidade (anchoring profile)

O perfil precisa ser compatível com o primer. Rugosidade insuficiente reduz aderência; excessiva pode gerar “picos” não cobertos e falha precoce. Em Sa 2½, o perfil é parte do jogo e deve ser verificado.

5.4 Poeira pós-jato (dust test)

Poeira retida reduz aderência. Após o jateamento, limpezas e inspeção de poeira (quando requerido) são fundamentais.

5.5 Condições ambientais (umidade, ponto de orvalho, temperatura)

Pintar com superfície próxima do ponto de orvalho é convite a falha. Controle de: temperatura do aço, temperatura do ar, umidade relativa e ΔT (acima do ponto de orvalho) deve estar no checklist de QA/QC.

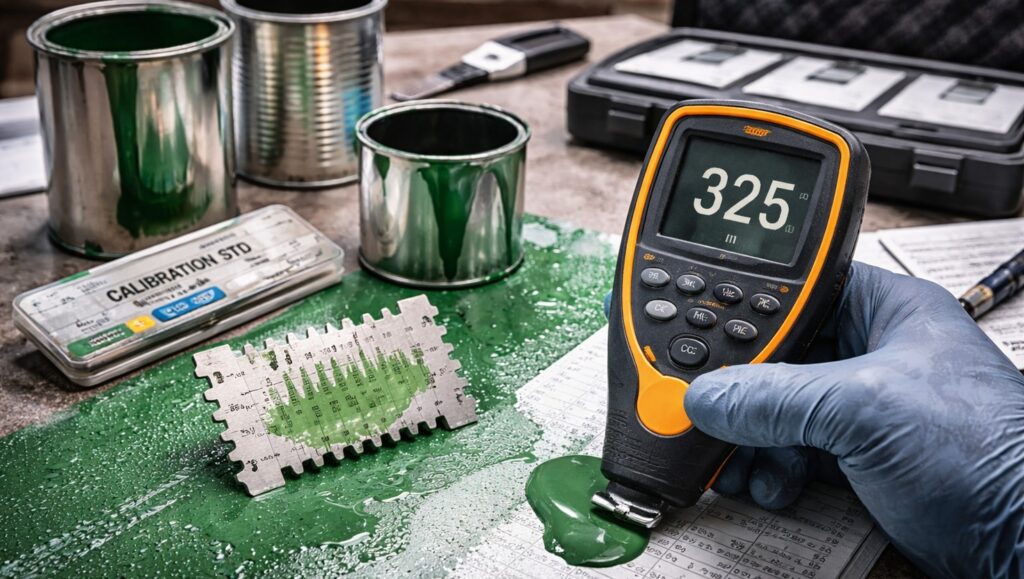

5.6 DFT (espessura seca) e stripe coat

DFT abaixo do especificado reduz barreira e vida útil.
Stripe coat em quinas/soldas melhora cobertura de bordas e reduz falhas localizadas.

6) Como especificar e inspecionar em campo (sem ambiguidade)

6.1 Especificação mínima recomendada (modelo de texto)

Grau de preparação: Sa 2½ (ou St 3 quando aplicável) conforme ISO 8501-1.
Limpeza/contaminantes: métodos e critérios conforme ISO 8502 (quando requerido).
Perfil de rugosidade: conforme ISO 8503 e compatível com o sistema de tinta do fabricante.
Condições ambientais: critérios de temperatura/umidade/ponto de orvalho conforme procedimento e TDS da tinta.
Aplicação: DFT por demão e total conforme especificação/TDS.
Acabamento crítico: stripe coat em quinas, soldas, recortes e bordas (quando aplicável).

6.2 Checklist de inspeção (o que o inspetor deve checar)

limpeza inicial (sem óleo/graxa);
grau Sa/St por comparação visual com padrões;
perfil (quando aplicável);
poeira (quando aplicável);
condições ambientais e registro;
tempo entre preparo e pintura (flash rust);
DFT/WFT conforme método e plano de medição.

7) Erros comuns (que fazem Sa 2½ ou St 3 falharem)

Jatear e demorar demais para pintar → flash rust e contaminação retornam.
Não controlar sais em ambiente marinho → bolhas e corrosão sob película.
St 3 “de qualquer jeito” (St 2 disfarçado) → falha rápida.
Perfil errado (muito baixo ou alto) → aderência ruim ou picos descobertos.
Pintar com aço frio e úmido → condensação invisível = desastre.
Sem stripe coat em quinas/soldas → falha localizada “no contorno”.

8) Exemplos práticos (como eu decidiria)

8.1 Convés/navio e splash zone

Decisão: Sa 2½ (se você quer durabilidade real).
Por quê: alta carga de sais + umidade + ciclos severos + criticidade.

8.2 Reparos pequenos em estrutura industrial com operação em andamento

Decisão: St 3 com sistema tolerante + plano de inspeção.
Por quê: logística e confinamento tornam jateamento difícil; objetivo é manter integridade até parada maior.

8.3 Grande área com tinta falhando e corrosão generalizada

Decisão: Sa 2½ + sistema completo (primer/intermediária/acabamento).
Por quê: St 3 vira manutenção recorrente e custo acumulado.

Fontes e referências

ISO 8501-1 — Preparation of steel substrates before application of paints and related products — Visual assessment of surface cleanliness.
ISO 8502 (série) — métodos para avaliação de contaminantes e preparação antes da pintura.
ISO 8503 (série) — caracterização de perfil de rugosidade após jateamento.
ISO 12944 (série) — sistemas de pintura anticorrosiva para estruturas de aço (ambientes, durabilidade e requisitos), quando aplicável ao projeto.
SSPC / AMPP (antiga NACE/SSPC) — guias e padrões amplamente usados em pintura industrial e preparação de superfície (equivalências e boas práticas, quando aplicável).
Fichas técnicas (TDS) e procedimentos do fabricante do sistema de pintura — requisitos de perfil, limpeza, condições ambientais e DFT.

Este conteúdo é educacional e não substitui especificações contratuais, normas aplicáveis ao projeto, procedimentos do fabricante e inspeção qualificada. Para aceitação formal, utilize os critérios definidos em contrato/ITP e normas aplicáveis.

Autor: Engeminds • Revisão técnica: Eng. Wellington Souza • Contato: contato@engeminds.com
